高壓戶內外真空斷路器作為一種新式開關，與以往的少油斷路器、磁吹斷路器等相比具有許多新奇的當?shù)兀貏e是近年來，國外最新式斷路器的涌入和國內廠家不斷地移風易俗，使高壓戶內外真空斷路器結構方式等與以往的相比，發生了較大的改變。其實不管何種方式的真空斷路器，其基本工作原理均有相似之處，本文就高壓戶內外真空斷路器故障問題進行了歸納整理并分析，以使似乎紛繁復雜的問題變得有章可循。
1、斷路器的功用模塊：
高壓戶內外真空斷路器作為電氣開關的功用應當有：
①準確無誤地合閘，
②使開關可靠地堅持在合閘方位，
③準確無誤地分閘，
④使開關可靠地堅持在分閘方位，
⑤正確執行操作程序和發出切換信號（包含指示信號、操控信號和連鎖信號）。

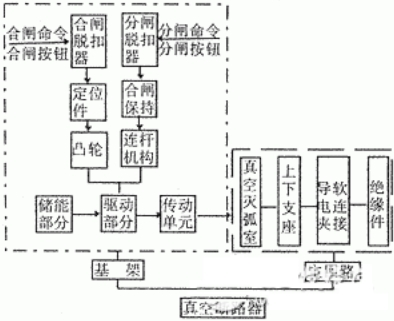

在進行高壓戶內外真空斷路器結構分析時，不管何種結構方式的斷路器均可將其操作系統分為操控、動力和傳動三部分。圖1是高壓戶內外真空斷路器結構原理示意圖。
圖1高壓戶內外真空斷路器結構原理示意圖
在對一個斷路器進行結構分析時，基架框內按功用結構模塊可劃分為以下幾個單元：
（1）斷路器的儲能組織單元：
該單元完成儲能→合閘準備。
斷路器合閘動力不外乎兩方面：儲能繃簧或直流電磁組織。因?yàn)榭嚮刹僮鹘M織可使能量傳遞獲得最佳匹配，并使各種開斷電流標準的斷路器通用同一種操作組織（僅僅是選用不同的儲能繃簧），性能價格比最優。因此，國外較先進的斷路器簡直全為繃簧操作組織。
（2）斷路器的驅動組織單元：
本單元的功用是合閘→合閘堅持（鎖扣）→完成合閘動作；分閘→（脫扣）→完成分閘動作。驅動組織單元首要由四連桿組織或五連桿組織組成。
（3） 斷路器的主傳動單元：
主傳動單元首要包含斷路器主傳動軸、絕緣推桿、調理頭、連板等。它是操作組織與真空滅弧室動導電桿之間動力傳輸?shù)臉蛄骸?/span>
（4） 斷路器的輔佐單元：
比如分、合閘按鈕，分、合狀況指示，輔佐開關，端子排及斷路器必備的連鎖設備等。
需要說明的是上述各功用單元并非截然分開，而是相對獨立，如連鎖設備等。
