一，10KV高壓戶內外真空斷路器操控維護原理
1，高壓戶內外真空斷路器能夠堵截閉合高壓電路負載電流，還能夠在系統產生故障時，經過高壓電流互感器和繼電維護裝置堵截負荷電流和短路電流，具有完善的滅弧結構和還流能力.
二，高壓戶內外真空斷路器結構分析

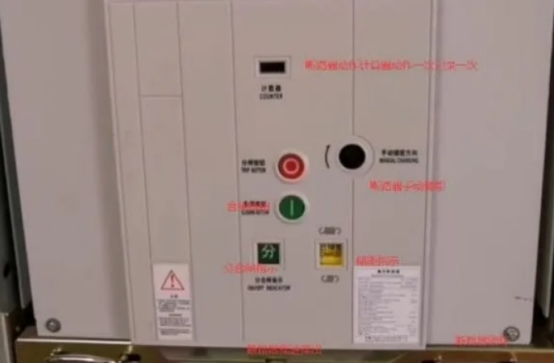

1，計數器，有記載動作次數，動作合分閘一次，記載一次
2，手動儲能，手動儲能轉軸
3，分閘按鈕，合閘按鈕，分合閘指示
4，儲能指示，顯現已儲能和未儲能

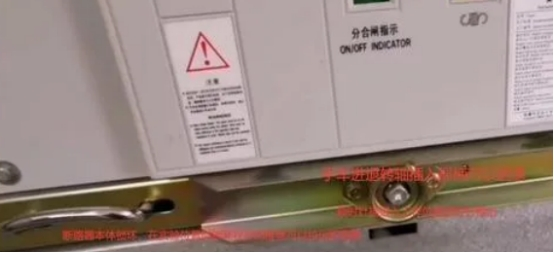

5，上圖為手車進退轉軸，刺進搖拔順時針搖入到工作方位，圖中斷路器是試驗方位，逆時針搖出，從工作方位到試驗方位，再拉出柜提到檢修方位。
6，上圖為斷路器本體鎖環，圖中為斷路器試驗方位，從檢修方位推入試驗方位時，把兩頭鎖環往中心推把鎖環翻開，推入到試驗方位時，松開鎖環鎖環就翻開鎖在試驗方位，當要從試驗方位推入到工作方位時，將兩頭鎖環往中心推翻開鎖環，這時順時針搖入斷路器到工作方位。

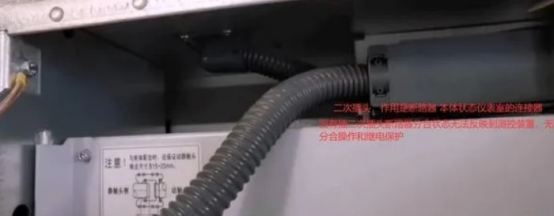

7，上圖為斷路器二次操控航空插頭，它的效果是斷路器本體狀況與繼電器，儀表室的銜接器件，銜接紐帶。航空插頭假如不插上的話斷路器分合閘狀況是無法反映到測控裝置的，測控裝置指示燈就不亮，也無法運用操控面板和集控室的DCS系統對斷路器進行分合閘操作。

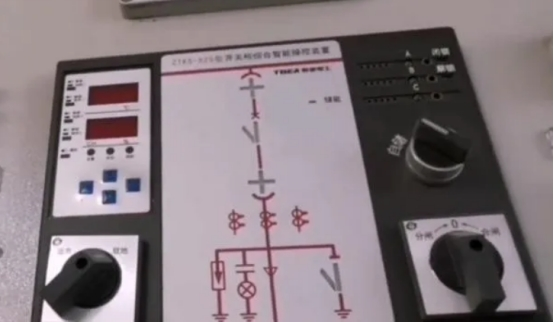

8，測控裝置
斷路器狀況顯現，和分合閘斷路器操作
三，斷路器內部結構

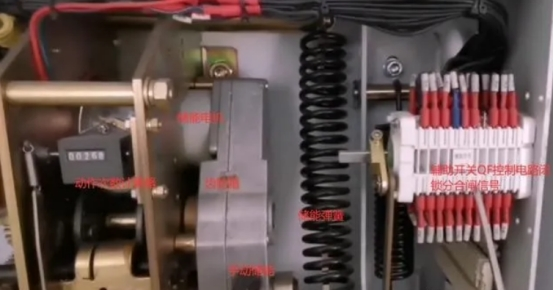

1，輔佐開關
輔佐開關QF，這個斷路器操控電路的閉鎖功用，和分合閘信號功用都是經過它的切換來完結的，

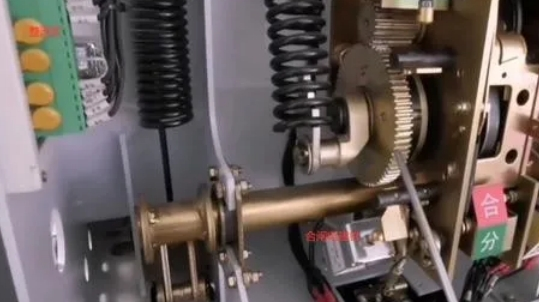

2，齒輪箱
儲能電機的齒輪箱
3，儲能電機
4，儲能繃簧
儲能繃簧效果，它便是起一個分合閘的助力效果
5，儲能指示
圖中是已儲能狀況
6，分合閘指示牌
圖中處于分閘狀況
7，分閘電磁鐵
它有分閘勵磁電流時，電磁鐵就會動作，頂住下方動板，然后帶動傳動組織動作

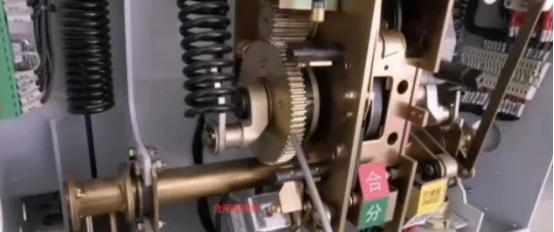

8，合閘電磁鐵
早期斷路器合閘線圈有個很大的直流電磁鐵，勵磁電流很大，還要配一個直流接觸器，還要給它供給大容量電源給直流接觸器供電，使直流接觸器動作帶動傳動組織合閘，現在不用了，早期的合閘電磁鐵操控電流大，故障率高
現在合閘電磁鐵合閘電流很小，安全可靠
合閘電磁鐵使用儲能繃簧儲存能量，合閘時開釋儲存能量協助傳動組織合閘
9，整流板
因為儲能電機，一般都是直流永磁的電動機，假如操作電壓是交流時，經過整流板里邊有個橋堆，整流后變成直流然后給儲能電機供電，整流板不光是交流變直流這個功用，它還集成了斷路器的閉鎖回路，和防跳功用的回路，和其它輔佐操控功用的回路，都集成在這塊板上，它的功用較全
四，斷路器靜觸頭動觸頭

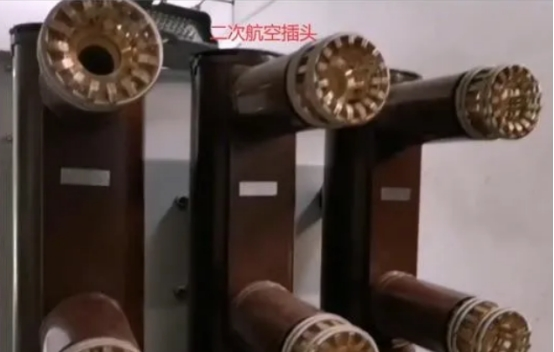

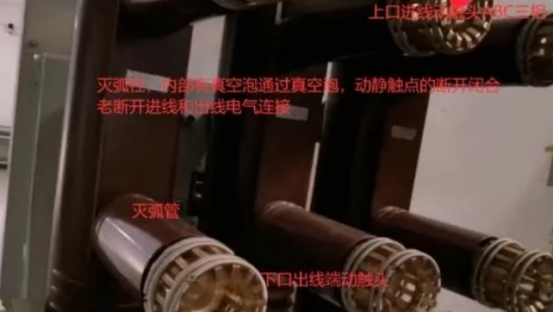

1，上面進線動觸頭ABC三相，
2，斷路器下口出線端動觸頭
3，滅弧柱
滅弧柱內部有真空泡，經過真空泡完結動靜觸點分合，來分合進線和出線得電氣銜接

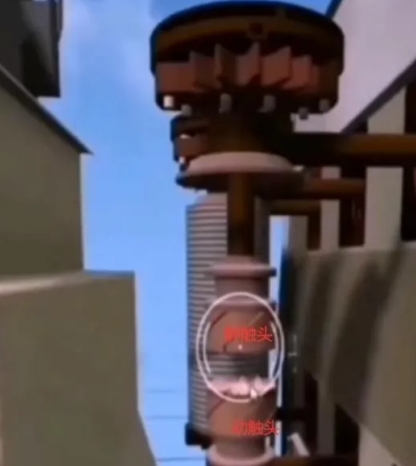

4，真空泡內部
觸頭動作時工作在真空狀況下，下觸頭是動觸頭，上觸頭是靜觸頭
五，手動操作斷路器

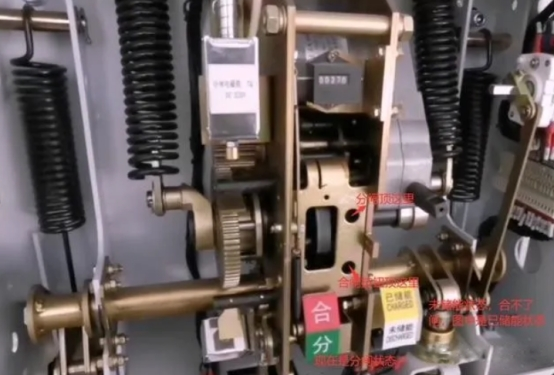

1，斷路器在分閘已儲能狀況，儲能指示顯現已儲能，儲能繃簧已擺開，面板得合閘按鈕在上圖中的下孔中，假如斷路器未儲能是合不了閘的
2，按下合閘按鈕后，合閘指示牌顯現在合閘方位。儲能顯現在未儲能狀況，未儲能是能夠分閘的，分閘的開釋繃簧是擺開的，按下分閘按鈕，分合閘指示牌顯現已分閘，這是在未儲能狀況按合閘按鈕是合不了閘的，合閘必須要儲能，
3，咱們拿儲能搖拔順時針手動儲能，一向搖到儲能開關宣布，啪嗒的動靜就表示手動儲能到位，儲能指示在已儲能狀況

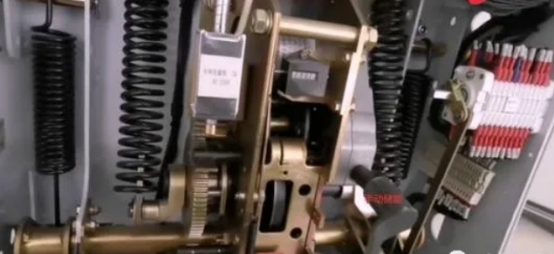

4，斷路器二次插頭插上后，有操控電源時，它的主動儲能是經過微動開關來完結，儲能的操控和信號，它有儲能信號燈，儲能完結信號燈亮，儲能電機的起動和中止經過斷路器微動開關來操控
六，斷路器結構組成
1，操控電路，上下動觸頭
2，絕緣柱
3，滅弧室真空泡，經過真空滅弧室來完結它的操控
4，操動組織和傳動組織
5，外殼和支撐部分
