高壓戶內外真空斷路器合閘流程
現在的高壓戶內外真空斷路器大部分是繃簧操作組織，也有永磁操作組織。繃簧操作組織得儲能使經過一個帶棘輪的齒輪傳動來拉開繃簧，使繃簧蓄能并經過合閘觸發釋能，經過傳動部分是真空滅弧室上下觸頭分開完成分閘。分閘則是經過在合閘時壓縮得分閘簧，經過釋能完成的。合分閘室經過轉動半軸來完成動作敏捷釋能。電氣合分時經過電信號，使電磁線圈動作碰擊來轉動半軸。
在高壓戶內外真空斷路器使用時需求了解高壓戶內外真空斷路器分合閘的作業原理流程詳解：
1、電機回路，主要是儲能給合閘供給能量的；
2、合閘回路是用來合閘的；
3、分閘回路用來分閘；
4、防跳電磁鐵回路主要是防止合閘后合閘開關未斷開，當產生事故時跳閘后又合閘，造成跳躍式分合閘，產生風險；
5、輔佐回路是供給輔佐觸點的；
6、閉鎖回路用于兩臺以上斷路器的連鎖；
其他輔佐觸點 電機儲能點 用于銜接電機儲能指示燈 試驗方位和作業方位微動開關 供給方位信號的。
高壓戶內外真空斷路器的基本結構
以下面高壓戶內外真空斷路器為例，闡明其結構與作業原理。

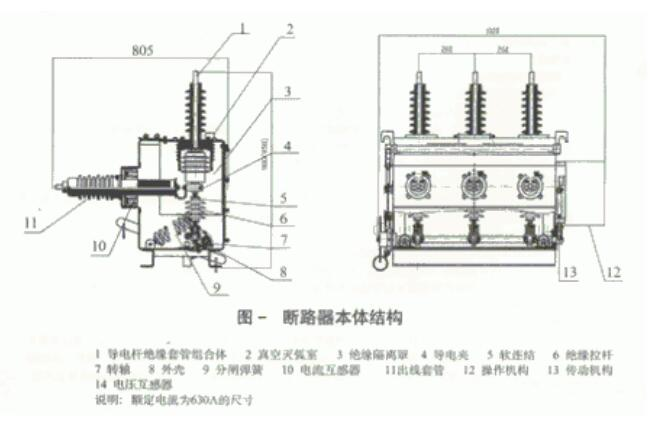

斷路器本體結構如圖一：
斷路器本體部分由導電回路，絕緣體系，密封件和殼體組成。全體結構為三相共箱式。其間導電回路由進出線導電桿，進出線絕緣支座，導電夾，軟銜接與真空滅弧室銜接而成。

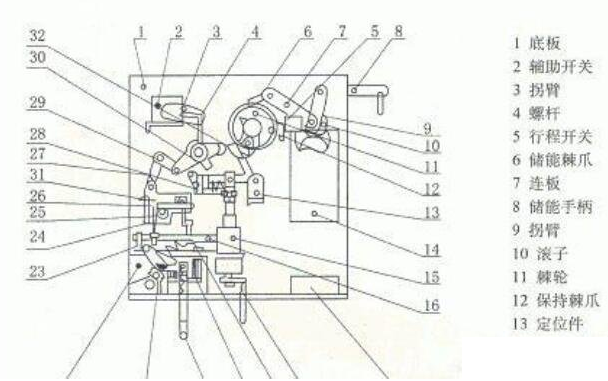

操作組織如圖二：
此組織為電動儲能，電動分合閘，一同具有手動功能。整個結構由合閘繃簧，儲能體系，過流脫扣器，分合閘線圈，手動分合閘體系，輔佐開關，儲能指示等部件組成。
高壓戶內外真空斷路器利用高真空中電流流過零點時，等離子體迅速擴散而熄滅電弧，完成堵截電流的目的。
動作原理
儲能過程：當儲能電機 14接通電源時，電機帶動偏疼輪滾動，通過緊靠在偏疼輪上的滾子10帶動拐臂9及連板7搖擺，推動儲能棘爪6搖擺，使棘輪11滾動，當棘輪11上的銷與儲能軸套32的板靠住以后，二者一同運動，使掛在儲能軸套上32上的合閘繃簧21拉長。儲能軸套32由定位銷13固定，保持儲能狀況，一同，儲能軸套32上的拐臂推動行程開關5堵截儲能電機14的電源，并且儲能棘爪被抬起，與棘輪可靠脫離。
合閘操作過程：當組織接到合閘信號后（開關處于斷開，已儲能狀況），合閘電磁鐵 15的鐵心被吸向下運動，拉動定位件13向逆時針方向滾動，解除儲能保持，合閘繃簧21帶動儲能軸套32逆時針方向滾動，其凸輪壓動傳動軸套 30，帶動連板29及搖臂27運動，使搖臂27扣住半軸25，使組織處于合閘狀況。此時，連鎖設備28鎖住定位件，使定位牛不能逆時針方向滾動，達到組織聯銷的目的，保證了組織在合閘位置不能合閘操作。
分閘操作過程：斷路器合閘后，分閘電磁鐵接到信號，鐵芯吸合，分閘脫扣器 19中的頂桿向上運動，使脫扣軸16滾動，帶動頂桿18向上運動，頂動彎板26并帶動半軸25向反時針方向滾動。半軸25與搖臂27解扣，在分閘繃簧的作用下，斷路器完成分閘操作。
